Парктроніки Gazer PA40R з професійними датчиками 58 kHz та тригонометричній системою розрахунку відстаней забезпечують високу надійність і точність вимірювань. Gazer PA40R можна об'єднати з передньої системою, підключити до опціональному дисплею PAD20 або до будь-якої моделі дзеркала заднього виду Gazer для відображення індикації разом із зображенням камери заднього виду. Система паркування Gazer PA40R включає датчики з трьома змінними адаптерами для зміни кута установки 3°, 6°, 12°.
Ключові переваги- Професійні датчики 58 kHz та інноваційний принцип визначення відстані на основі тригонометричних рівнянь
- Об'єднання задньої і передньої системи в єдину, з підключенням до загального дисплею або динаміку
- Самодіагностика несправностей при включенні, автоматичне визначення запасного колеса і фаркопа
- Підключення до опціональному дисплею PAD20 і дзеркалам Gazer для відображення графічної інформації одночасно з зображенням камери заднього виду
- Замінні адаптери (3°, 6°, 12°) для коригування кута установки датчиків
- Настроювання висоти установки, дальності роботи і геометрії бампера за допомогою DIP перемикачів на центральному блоці
- Опціональний програматор для професійної установки
- Надійне виконання проводки підключення, підвищена захист датчиків від пилу і вологи IP67
Парктроніки Gazer PA40R з професійними ультразвуковими датчиками 58 kHz та тригонометричній системою розрахунку відстаней забезпечують високу надійність і точність вимірювань до будь-яких об'єктів і при будь-якій температурі, дозволяють встановити датчики нижче стандартного рівня або на різній висоті, налаштувати під особливості будь-якого автомобіля і навіть на визначення бордюрів. Паркувальний асистент Gazer PA40R можливо об'єднати з передньої системою Gazer PA40F/PA45F в єдину систему, підключити до опціональному дисплею PAD20 або до будь-якої моделі дзеркала заднього виду Gazer для відображення індикації разом із зображенням камери заднього виду. Система паркування Gazer PA40R включає датчики з трьома змінними адаптерами для зміни кута установки 3°, 6°, 12°.

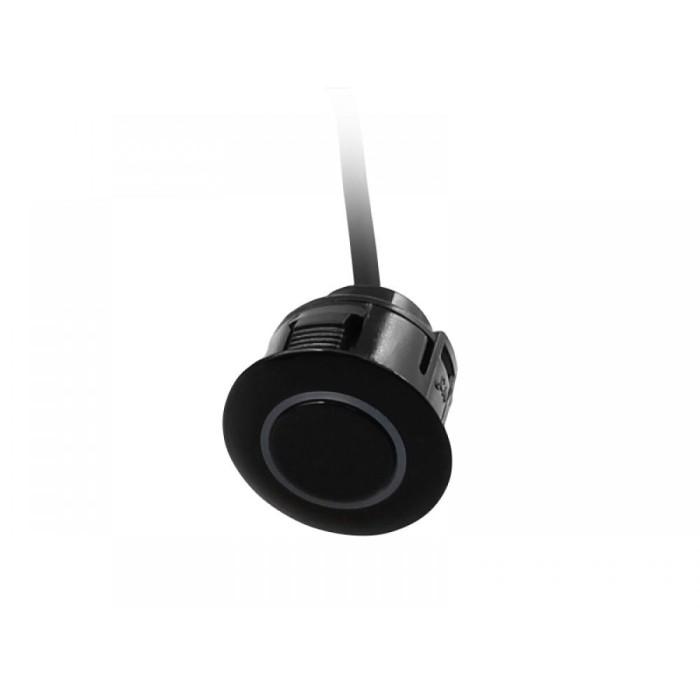

Професійні датчики і тригонометричний розрахунок відстаніПаркувальна система Gazer PA40R використовує професійні ультразвукові датчики із частотою роботи 58kHz, що дозволяє значно підвищити точність і надійність вимірювань, а також встановлювати датчики нижче стандартного рівня. Датчики, що мають максимальний кут виявлення по горизонталі, включаючи пропуски і сліпі зони між датчиками. Вони спеціально розроблені для використання у різних погодних умовах. Чутливість і точність датчиків не знижуються в залежності від температури на вулиці, чи то сильні морози чи спекотні літні дні. Датчики також повністю захищені від бруду і води по стандарту IP67. При обчисленні відстаней парктронік Gazer PA40R використовує алгоритм визначення об'єктів, заснований на тригонометричних рівняння. Для прорахунку відстані до перешкоди використовуються дані відразу з двох датчиків. Таким чином ви отримуєте точну інформацію про відстань до перешкоди, а не відстань від одного окремого датчика до об'єкта, як в інших паркувальних системах. Завдяки цьому датчики паркувальної системи можна встановлювати на різній відстані один від одного і на різній висоті, враховуючи при цьому всі особливості бампера автомобіля. Всі параметри легко налаштовуються під час установки системи з допомогою блоку перемикачів на центральному блоці або за допомогою програматора Gazer PAC30.
Об'єднання задній і передній системПарктронік Gazer PA40R (rear) являє собою систему паркувального асистента для установки в задній бампер автомобіля, має окремий блок управління і комплектується чотирма датчиками. Також автомобіль може бути встановлена система паркувального асистента в передній бампер Gazer PA40F (front), яка має окремий блок управління і чотири датчика. Системи створені таким чином спеціально для того, щоб виключити зайву прокладку проводів, уникнути наведень або перешкод при передачі сигналів від датчиків до блоку управління. При цьому передня і задня системи паркування Gazer з легкістю об'єднуються в єдину систему кабелем з стандартного комплекту поставки. При об'єднанні двох систем в єдину використовується загальний динамік або підключення до дисплея Gazer PAD20. При русі назад передня система також залишається активною і повідомляє про наближення до об'єктів. Звукова частота сигналів передній і задній систем значно відрізняються, щоб водій на слух зміг без праці відрізнити і миттєво відреагувати. При підключенні єдиної системи до дзеркала Gazer на зображенні виводиться індикація задній системи, а загальний динамік подає звукові сповіщення з двох систем одночасно.
Самодіагностика і алгоритми сповіщеньПаркувальний асистент Gazer PA40R проводить діагностику справності всіх датчиків при кожному включенні системи. Якщо який-небудь з датчиків виявиться пошкоджений або несправний, система проінформує про це. Також система автоматично детектує закріплені на автомобілі-аксесуари та обладнання, такі, як фаркоп, запасне колесо і навіть підніжка, і виключає ці об'єкти із зони виявлення перешкод. Також можливо більш точно налаштувати зони виявлення за допомогою перемикачів на центральному блоці або за допомогою комп'ютера і програматора Gazer PAC30. Для забезпечення комфортної паркування або руху заднім ходом паркувальна система Gazer PA40R поділяє видимий простір позаду бампера автомобіля на статичну (ближню) і динамічну (дальню) зони. Якщо об'єкт перестав наближатися до автомобіля в динамічній (дальній) зоні, то система припиняє звукові сповіщення і відновлює тільки якщо відстань знову починає скорочуватися. При цьому в статичній (ближньої) зоні звукові сповіщення тривають постійно, навіть якщо відстань не скорочується.

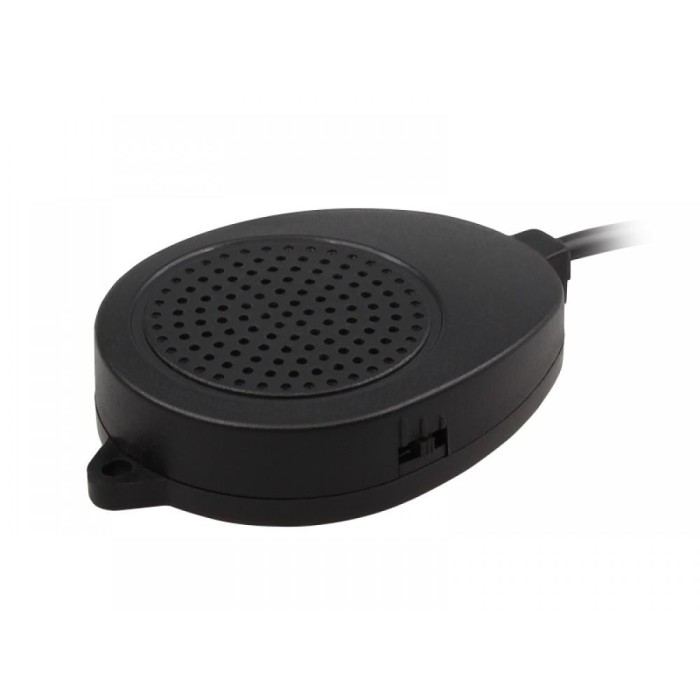

Підключення до дисплея і дзеркалам GazerПарктронік Gazer PA40R стандартно комплектується динаміком, який сповіщає про наявність перешкод і наближення до них. Гучність динаміка можна відрегулювати або при необхідності відключити. Для візуального визначення перешкод і відстані до системи підключається опціональний графічний LCD дисплей Gazer PAD20, який приєднується замість стандартного динаміка. Дисплей підтримує роботу як з однією системою (тільки задній або тільки передній), так і з двома системами одночасно, відображає карту перешкод у графічному вигляді, відстань до перешкод і виробляє звукове сповіщення, причому звук різної частоти для передньої і задньої систем. Система паркування Gazer PA40R сумісна з будь-якою моделлю дзеркала заднього виду Gazer, як серій MM/MU з вбудованим монітором, так і з серіями MMR/MUR з монітором і відеореєстратором. Підключення відбувається через кабель динаміка/дисплея аналогічний роз'єм на стандартній проводці дзеркала Gazer. При цьому графічна інформація про перешкоди виводиться поверх зображення камери заднього виду у вигляді заполняющихся різнокольорових гуртків у верхній частині зображення. При такому використанні одночасно підключається і дзеркало, і динамік, що дозволяє орієнтуватися при парковці як за графічної інформації, так і за попереджувальним звуковим сигналам.

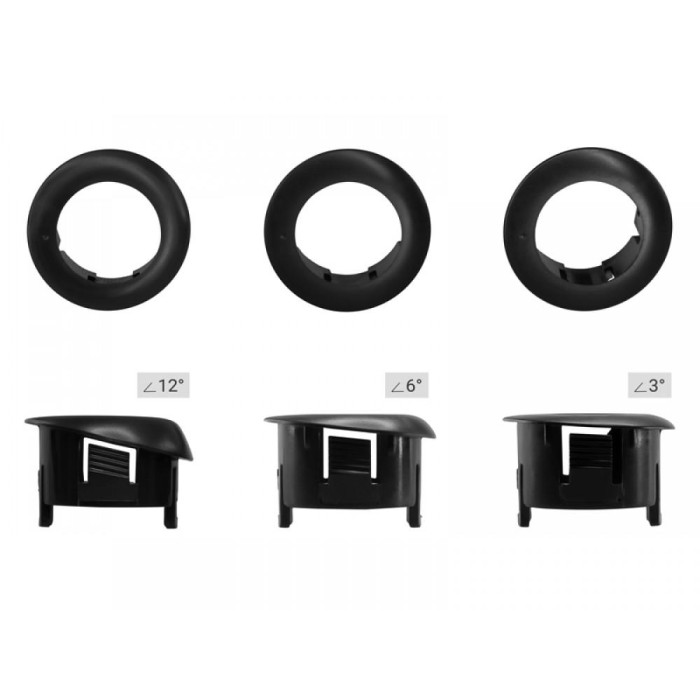

Можливості встановлення та налаштуванняДатчики пактроника Gazer PA40R мають унікальну розбірну конструкцію, яка завдяки змінним адаптерам дозволяє встановити їх правильно практично в будь-який автомобіль. Основне завдання установки полягає в тому, щоб кожен датчик був розташований перпендикулярно до землі, при цьому більшість бамперів сучасних автомобілів мають закруглення або ухил. В комплекті Gazer PA40R поставляється з 3 різних набору адаптерів з кутами нахилу 3°, 6°, 12°, які забезпечують коректну установку в бампер, компенсуючи заокруглення та ухили, а також дають змогу виробити якісну забарвлення датчиків. При установці паркувального системи Gazer PA40R для більшості автомобілів всі необхідні параметри можна задати за допомогою перемикачів на корпусі центрального блоку. Якщо бампер автомобіля має нестандартний вигин або необхідно більш точно налаштувати роботу системи, можна скористатися опціональним програматором PAC30. За допомогою програматора можна точно настроїти такі параметри як відстань між датчиками, висота установки датчиків, вигин бампера, порядок розташування датчиків, змінити статичні і динамічні зони, налаштувати ширину видимості кожного окремого датчика, а також налаштувати звукову частоту попереджувальних сигналів.

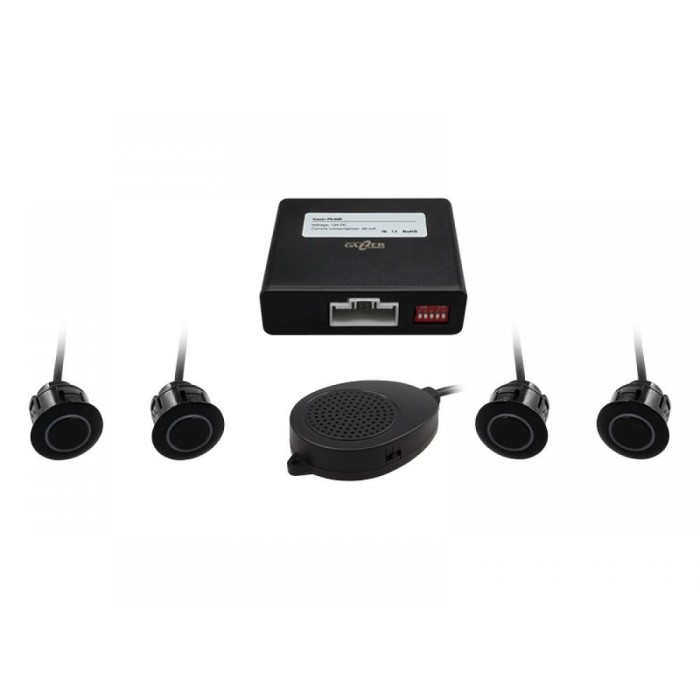

Комплект поставки та рівень виконанняКомплект паркувальної системи Gazer PA40R призначений для професійної установки і включає в себе центральний блок управління, 4 датчики, динамік, три комплекти змінних адаптерів, комплект проводки, а також спеціальну фрезу, лінійку для розмітки бампера, інструкцію по установці і настройці. Всі компоненти системи і складові комплекту зроблені Gazer за найвищим стандартам автовиробників і відповідають найвищим вимогам щодо якості та безпеки. Так, всі дроти від датчиків до центрального блоку поміщені в гофроизоляцию і додатково екрановані, датчики мають високий ступінь захисту IP67 і максимально широкий температурний діапазон роботи, оснащені спеціальними герметичними роз'ємами. У комплекті передбачений подовжувач динаміка/монітора для прокладки в передню частину салону довжиною 8 метрів, фреза має вбудовану пружину для максимально точної і акуратною сверловки.
Основні характеристики:- Напруга живлення - 9V-DC 16V
- Максимальне споживання - 400 mA
- Гучність динаміка - 95dB
- Регулювання гучності - Так (Low/High/OFF)
- Кількість датчиків - 4 шт.
- Діаметр датчика - 22,5 мм
- Частота роботи датчика - 58 kHz
- Тип датчика - Пасивний
- Можливість зміни кута установки - Так, адаптери в комплекті
- Мінімальна висота установки - 30 см
- Можливість установки датчиків на різній висоті - Так
- Мінімальна відстань виявлення - від 10 см
- Максимальна відстань виявлення - 2,80 м
- Точність вимірювання - 1 см
- Час відгуку - 0,08 сек
- Логічні зони виявлення - Так, 2 зони (динамічна і статична)
- Налаштування системи - Так, DIP-перемикачів або програматор
- Автоматичне навчання бамперфаркоп - Так
- Самодіагностика - Так
- Визначення перешкод - принцип тріангуляції
- Температура зберігання: -40 - +90 С
- Робоча температура -30 С - +70 С
- Ступінь захисту датчика - IP67
- Ступінь захисту центрального блоку - IP40
